لوله کشی سیستم VRF یکی از مهم ترین بخش های اجرای این سیستم های تهویه مطبوع است که تاثیر مستقیم بر کارایی و طول عمر دستگاه دارد. دقت در لوله کشی سیستم VRF باعث می شود مصرف انرژی بهینه باشد و عملکرد یونیت ها در بالاترین سطح قرار گیرد. هر اشتباه کوچک در لوله کشی سیستم وی ار اف می تواند مشکلات جدی مانند نشت مبرد یا خرابی کمپرسور ایجاد کند. بنابراین، طراحی و اجرای دقیق لوله ها یکی از ارکان اصلی بهره وری سیستم است.
لوله کشی سیستم های وی آر اف (VRF) یکی از مهم ترین بخش های طراحی و اجرای این تکنولوژی پیشرفته است. رعایت اصول فنی و توجه به طول مجاز لوله ها در عملکرد بهینه سیستم نقش کلیدی دارد و می تواند طول عمر تجهیزات را افزایش دهد.
در سیستم های VRF، دقت در اندازه گیری طول لوله ها اهمیت ویژه ای دارد. اگر سایز یا متراژ لوله به درستی انتخاب نشود، سرعت جریان مبرد کاهش یافته و مشکلاتی همچون بازگشت روغن یا فشار بیش از حد به کمپرسور ایجاد می شود. این موضوع می تواند مستقیماً روی راندمان سیستم و هزینه های نگهداری تأثیر بگذارد.
لوله کشی وی ار اف فرآیندی تخصصی است که شامل نصب لوله های مسی و مسیرهای تخلیه آب می شود. این مرحله از اجرای سیستم باید با دقت بالا انجام شود تا راندمان تجهیزات حفظ گردد.
در اجرای لوله کشی سیستم های VRF، لوله های مسی وظیفه انتقال مبرد بین یونیت های داخلی و خارجی را بر عهده دارند. عایق کاری استاندارد این لوله ها از هدررفت انرژی جلوگیری کرده و مانع ایجاد مشکلاتی همچون تعریق یا نشت حرارتی می شود. همچنین مسیر لوله کشی باید مطابق نقشه طراحی شده و استاندارد برند انتخابی اجرا شود، زیرا کوچک ترین خطا می تواند کارکرد کلی سیستم را مختل کند.
اجزای اصلی سیستم VRF شامل یونیت خارجی، یونیت های داخلی، لوله های مسی، اتصالات Y-Branch، سیستم کنترل مرکزی و سنسورهای فشار و دما است. لوله کشی VRF نقش حیاتی در اتصال این اجزا دارد و وظیفه انتقال مبرد بین یونیت ها را بر عهده دارد. در واقع، طراحی صحیح شبکه لوله ها باعث عملکرد بهینه کمپرسور، برگشت روغن مناسب و جلوگیری از افت راندمان سیستم می شود. به همین دلیل، هنگام نصب سیستم وی آر اف، باید از استانداردهای دقیق برند سازنده و اصول فنی لوله کشی وی ار اف پیروی کرد.

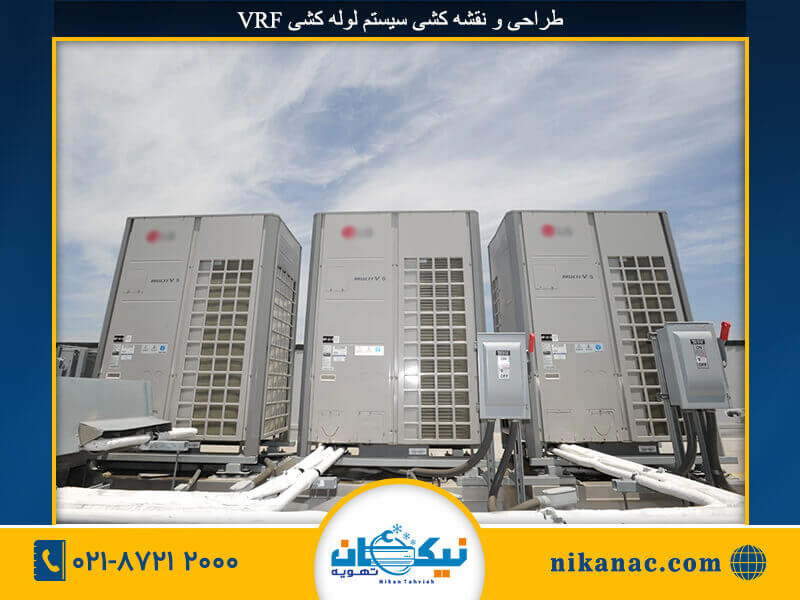

طراحی لوله کشی سیستم VRF یکی از مهم ترین مراحل اجرای این فناوری است. در این بخش، دقت مهندسی و بررسی نقشه های ساختمان اهمیت زیادی دارد؛ زیرا کوچک ترین خطا می تواند کارایی سیستم را کاهش دهد.
برای طراحی و نقشه کشی سیستم VRF باید از نرم افزارهای تخصصی مثل VRV XPRESS دایکین، LATS ال جی و VRF Selection مدیا استفاده شود. این ابزارها کمک می کنند بار سرمایشی و گرمایشی به درستی محاسبه شود، یونیت های داخلی و خارجی انتخاب شوند و سایز لوله ها با دقت مشخص گردد. رعایت این فرآیند، راندمان سیستم و عمر مفید تجهیزات را به شکل چشمگیری افزایش می دهد.
از مهم ترین فاکتورهایی که در طراحی سیستم VRF باید به آن توجه کرد می توان به موارد زیر اشاره نمود:
طرز اجرای لوله کشی وی ار اف (VRF) فرآیندی تخصصی است که ارتباط مستقیم بین یونیت های داخلی و خارجی را برقرار می کند. این مرحله باید با رعایت استانداردهای برند سازنده انجام شود تا کارایی و طول عمر دستگاه تضمین گردد.
مراحل اجرای لوله کشی در سیستم های وی آر اف شامل نکات متعددی است که هرکدام اهمیت خاص خود را دارند. از انتخاب جنس لوله مسی گرفته تا عایق کاری صحیح، نوع اتصالات و حتی روش جوشکاری، همگی بر عملکرد سیستم تأثیر مستقیم دارند. همچنین رعایت اصول کابل کشی فرمان و ساپورت گیری استاندارد، موجب کاهش خطا و افزایش راندمان نهایی می شود.
مهم ترین نکات در اجرای لوله کشی سیستم VRF عبارت اند از:
سایزبندی و لوله کشی سیستم های VRF
در اجرای دستگاه های وی آر اف، انتخاب صحیح جنس و سایز لوله ها اهمیت زیادی دارد. معمولاً در این سیستم ها از لوله های مسی استفاده می شود، زیرا این لوله ها هم در سایزبندی های مختلف در بازار موجود هستند و هم قابلیت انتقال حرارت بالایی دارند. انتخاب درست سایز لوله ها، علاوه بر کارایی بهتر سیستم، عمر مفید تجهیزات را افزایش می دهد.
مزایای لوله های مسی در سیستم های وی آر اف
لوله های مسی در مقایسه با سایر جنس ها، مزیت های بیشتری برای استفاده در سیستم های تهویه مطبوع دارند. مهم ترین این مزایا عبارتند از:
قانون ۱۳۰ فوت در طراحی
یکی از اصلی ترین قوانین در طراحی و نصب سیستم های وی آر اف، قانون ۱۳۰ فوت است. بر اساس این قانون، فاصله از اولین انشعاب لوله کشی تا دورترین یونیت داخلی نباید از ۱۳۰ فوت بیشتر شود. در صورتی که این فاصله بیشتر باشد، باید سایز لوله های مسی افزایش پیدا کند. این قانون در سیستم های Heat Recovery برای خط مایع و در سیستم های Heat Pump برای هر دو خط مایع و گاز به طور ویژه اهمیت دارد. رعایت این قانون باعث می شود سیستم راندمان بهتری داشته باشد و فشار کاری به یونیت ها و کمپرسور وارد نشود.
توجه به موارد تخصصی در اجرا دستگاه های وی آر اف
سیستم های VRF قابلیت سرمایش و گرمایش را به صورت همزمان دارند و برای رسیدن به بهترین راندمان، باید هم موارد الکتریکی و هم موارد مکانیکی در طراحی و اجرا رعایت شوند. دستورالعمل سازنده، شرایط محیطی پروژه و نوع دستگاه انتخابی تعیین می کنند که چه مواردی باید در نظر گرفته شوند. مهم ترین نکات تخصصی در اجرای دستگاه های وی آر اف عبارتند از:
در نهایت، اصلی ترین بخش راه اندازی VRF ارتباط صحیح لوله های مسی است که یونیت داخلی و خارجی را به هم متصل می کند. کوچک ترین خطا در لوله کشی یا نشتی می تواند کل سیستم را از کار بیندازد، بنابراین دقت در طراحی و اجرای لوله کشی مهم ترین اصل در موفقیت پروژه است.
جنس لوله های وی آر اف VRF چیست؟
در سیستم های VRF معمولاً از لوله های مسی استفاده می شود؛ چون انتقال حرارت عالی، مقاومت در برابر خوردگی و قابلیت تعمیر آسان دارند. البته در پروژه های خاص:
لوله مسی و عایق در VRF با اسپلیت متفاوت است
لوله مسی در VRF ضخیم تر از اسپلیت است، چون این سیستم با فشار بالاتری کار می کند. همچنین در عایق کاری:
این تفاوت باعث افزایش راندمان و طول عمر سیستم VRF می شود.

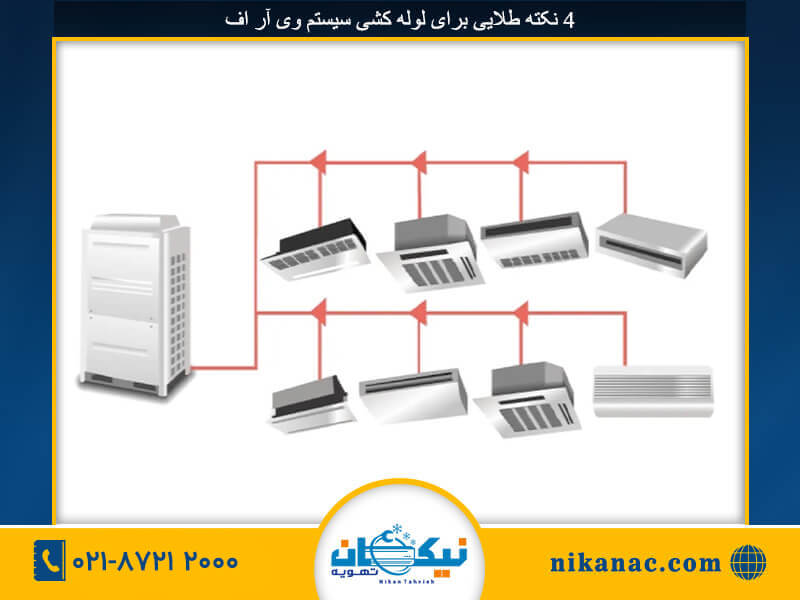

برای اجرای صحیح لوله کشی سیستم های VRF، رعایت چند نکته کلیدی ضروری است:
رعایت نکات زیر باعث می شود سیستم VRF بیشترین راندمان را داشته باشد و هوای مطبوع به صورت یکنواخت در محیط توزیع شود:
استفاده از Y-BRANCH در سیستم VRF
در سیستم های VRF، برای انشعاب گیری لوله های مسی مبرد از اتصال Y-BRANCH استفاده می شود. این قطعه در اندازه های مختلف عرضه می شود و بسته به تعداد یونیت های داخلی، تعداد آن ها تعیین می شود.
نکات مهم استفاده از Y-BRANCH:
رعایت این موارد باعث می شود سیستم VRF راندمان بالا و عمر مفید طولانی داشته باشد.
قبل از شروع لوله کشی سیستم VRF، نصاب ها باید نقشه شماتیک را با دقت بررسی کنند و از امکان پذیر بودن مسیرهای پیشنهادی اطمینان حاصل کنند. موانعی مانند تیرها یا دیوارها ممکن است نیاز به تغییر مسیر داشته باشند. هر تغییر باید ثبت و به طراح گزارش شود تا محاسبات سایز لوله و شارژ مبرد دوباره انجام گردد و عملکرد سیستم بهینه باقی بماند.
شارژ مبرد در سیستم VRF حیاتی است:
سیستم های VRF به دلیل شبکه بزرگ و طول لوله زیاد، به حجم بالایی از مبرد نیاز دارند. هر گونه نشتی می تواند پرهزینه و وقت گیر باشد و با فشار بالای مبرد، خطر انفجار جزئی وجود دارد. محاسبه دقیق مقدار مبرد بر اساس طول لوله و سایز آن ضروری است.
نکات مهم:
مراقب تست فشار باشید:
قبل از راه اندازی، کل لوله ها باید تحت تست فشار با نیتروژن قرار گیرند تا نشتی شناسایی شود. معمولاً فشار مکش 300 psi و تخلیه 500 psi است و پس از 24 ساعت بدون افت فشار، سیستم آماده بهره برداری می شود.
رعایت دقیق این مراحل، راندمان بالای سیستم VRF و طول عمر تجهیزات را تضمین می کند.

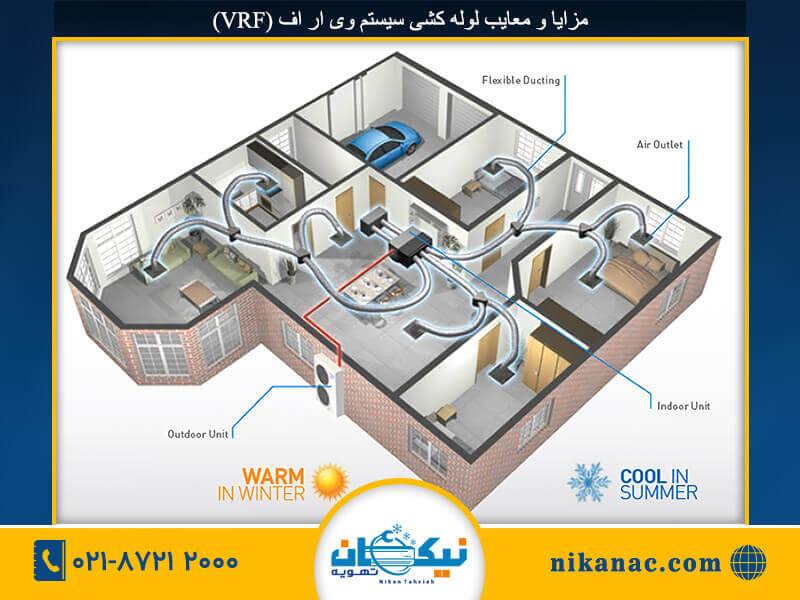

مزایا لوله کشی سیستم VRF | معایب لوله کشی سیستم VRF |
انعطاف پذیری بالا: امکان اتصال چندین یونیت داخلی به یک یونیت خارجی و کنترل مستقل هر واحد | هزینه اولیه بالا نسبت به سایر سیستم های HVAC |
راندمان انرژی بالا: استفاده از مبرد برای انتقال گرما و کاهش هزینه های عملیاتی | پیچیدگی سیستم: افزایش هزینه های تعمیر و نگهداری |
کنترل منطقه ای: امکان تنظیم دمای هر منطقه به صورت جداگانه | نیاز به تخصص: نصب و نگهداری فقط توسط تکنسین های مجرب |
نصب آسان: کاهش هزینه و زمان نصب نسبت به سیستم های دیگر | محدودیت طول لوله کشی: در برخی ساختمان ها مشکل ایجاد می کند |
قابلیت اطمینان بالا: استفاده از قطعات با کیفیت و عمر طولانی | نشت مبرد: کاهش راندمان و افزایش هزینه تعمیرات |
نصب نادرست سیستم VRF با طول های لوله اشتباه یا سایز نامناسب، می تواند مشکلاتی جدی ایجاد کند. از جمله کاهش عملکرد، برگشت نامناسب روغن و خرابی کمپرسور. همچنین شارژ مبرد به درستی انجام نمی شود و راندمان سیستم کاهش می یابد. این مشکلات ممکن است در ابتدا ظاهر نشوند اما در طول زمان اثرات مخربی خواهند داشت.
اصلی ترین نکات اجرای VRF:
بیشتر بخوانید: خرید کولر گازی
قیمت سیستم های وی آر اف (VRF) به عوامل مختلفی بستگی دارد؛ از جمله ظرفیت سرمایش و گرمایش، برند دستگاه، متراژ لوله کشی VRF، نوع یونیت ها و حتی شرایط پروژه. هرچه مسیر لوله کشی پیچیده تر و تعداد انشعابات بیشتر باشد، هزینه اجرا افزایش می یابد. معمولاً سیستم های وی آر اف با وجود قیمت اولیه بالاتر، در بلندمدت باعث کاهش چشمگیر مصرف انرژی و هزینه های نگهداری می شوند. به همین دلیل، انتخاب تجهیزات باکیفیت و اجرای دقیق لوله کشی وی آر اف، تضمین کننده بازدهی و صرفه جویی در هزینه های آینده است.
نرم افزار طراحی VRF یکی از ابزارهای تخصصی مهندسان تهویه مطبوع است که برای محاسبه ظرفیت دستگاه ها، طراحی مسیر لوله کشی VRF، انتخاب Y-Branchها و محاسبه مقدار مبرد مورد نیاز استفاده می شود. این نرم افزارها مانند Daikin VRV Xpress، LG LATS و Toshiba DesignAirs به طراحان کمک می کنند تا از بروز خطا در سایزینگ لوله ها و افت فشار جلوگیری کنند. استفاده از این ابزارها در کنار تجربه متخصصین، تضمین کننده اجرای اصولی و عملکرد بدون نقص سیستم وی آر اف خواهد بود.
قیمت سیستم VRF به عوامل متعددی مانند برند، ظرفیت، نوع کمپرسور، متراژ پروژه و نحوه اجرای لوله کشی VRF بستگی دارد. هرچه طراحی دقیق تر و مسیر لوله کشی استانداردتر باشد، بازدهی سیستم افزایش یافته و مصرف انرژی کاهش می یابد.
در واقع هزینه نهایی فقط به دستگاه محدود نمی شود، بلکه اجرای حرفه ای لوله کشی وی آر اف نیز سهم قابل توجهی در قیمت کل دارد. بنابراین، برای داشتن یک سیستم به صرفه و بادوام، باید خرید دستگاه و اجرای لوله کشی را به تیم های متخصص بسپارید.

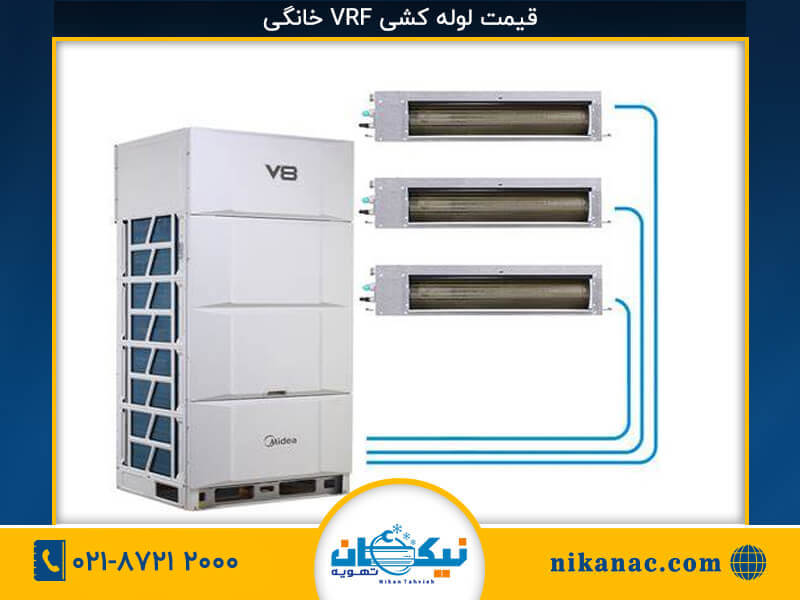

سیستم VRF خانگی برای آپارتمان ها، ویلاها و برج های مسکونی طراحی می شود و نسبت به سیستم های تجاری، ظرفیت و هزینه کمتری دارد. قیمت نهایی VRF خانگی بر اساس متراژ محیط، تعداد یونیت های داخلی و طول لوله کشی VRF تعیین می شود.
با اجرای اصولی و عایق کاری صحیح لوله ها، مصرف برق تا ۳۰٪ کاهش می یابد. بنابراین، اگر به دنبال یک سیستم سرمایش و گرمایش هوشمند و کم مصرف هستید، انتخاب سیستم VRF خانگی گزینه ای ایده آل است.
سیستم VRF با گردش مبرد از طریق شبکه لوله کشی پیشرفته، سرمایش و گرمایش را هم زمان در فضاهای مختلف تأمین می کند. در این سیستم، مبرد توسط کمپرسورهای اینورتر در یونیت خارجی فشرده شده و از طریق لوله کشی VRF به یونیت های داخلی منتقل می شود. هر یونیت بر اساس نیاز حرارتی محیط، مقدار مشخصی از مبرد را دریافت می کند و همین ویژگی باعث می شود سیستم وی آر اف نسبت به سایر سیستم های تهویه مطبوع بسیار هوشمندتر، کم مصرف تر و انعطاف پذیرتر باشد.
لوله کشی یکی از مهم ترین مراحل در طراحی و اجرای سیستم های VRF است و هر اشتباه در این بخش می تواند هزینه های زیادی به دنبال داشته باشد. سپردن این کار به متخصصین نیکان تهویه، اطمینان می دهد که مسیر لوله ها و نصب یونیت ها به بهترین شکل انجام شود.
سیستم VRF از یونیت داخلی و خارجی تشکیل شده و مایع مبرد از طریق لوله ها جریان پیدا می کند. برخلاف سیستم های اسپلیت، ضخامت لوله، عایق، اتصالات و شارژ مبرد در VRF متفاوت و حساس تر است. رعایت این نکات، عملکرد صحیح و راندمان بالای سیستم را تضمین می کند.
با بررسی نحوه اجرا و لوله کشی VRF، شما دید دقیق تری نسبت به پیچیدگی ها و الزامات این سیستم پیشرفته خواهید داشت.
در سیستم چیلر، لوله کشی شامل مسیر رفت و برگشت آب بین چیلر، پمپ ها و فن کویل هاست. برخلاف لوله کشی VRF که با مبرد کار می کند، در چیلرها از آب یا محلول گلیکول برای انتقال حرارت استفاده می شود.
برای طراحی دقیق، باید قطر لوله ها، فشار پمپ و افت حرارتی مسیر محاسبه شود. اجرای اصولی لوله کشی چیلر باعث افزایش راندمان دستگاه، کاهش افت فشار و عملکرد پایدار سیستم سرمایشی می شود.
اجرای VRF مفهومی فراتر از نصب دارد و شامل طراحی، تأمین تجهیزات، اجرا و راه اندازی نهایی سیستم است. در اجرای اصولی VRF ابتدا نیازسنجی دقیق ساختمان انجام می شود؛ سپس نوع سیستم (Heat Pump یا Heat Recovery)، ظرفیت یونیت ها و تعداد یونیت داخلی مشخص می گردد.
اجرای حرفه ای VRF باعث می شود سیستم دقیقاً متناسب با کاربری ساختمان (مسکونی، اداری یا تجاری) عمل کند. در این مرحله، مدیریت مصرف انرژی، کاهش تلفات حرارتی و ایجاد بالاترین سطح آسایش حرارتی برای کاربران هدف اصلی است.
نصب کولر VRF نسبت به کولرهای گازی معمولی پیچیدگی فنی بالاتری دارد، اما در مقابل، کنترل دمای مستقل هر فضا، مصرف برق بهینه و عملکرد پایدار را ارائه می دهد. در نصب کولر VRF، انتخاب نوع یونیت داخلی (دیواری، سقفی توکار، کاستی یا کانالی) بر اساس معماری فضا اهمیت زیادی دارد.
اجرای صحیح نصب کولر VRF باعث می شود سیستم بدون نوسان دما، با صدای بسیار کم و راندمان بالا کار کند؛ ویژگی ای که آن را برای پروژه های لوکس و حرفه ای ایده آل می سازد.
اجرای VRF تجاری مخصوص فضاهایی مانند مراکز خرید، هتل ها، ساختمان های اداری بزرگ، کلینیک ها و برج های چندمنظوره است. در این پروژه ها، ظرفیت بالا، تنوع یونیت های داخلی و قابلیت کنترل هوشمند، اهمیت ویژه ای دارد.
در اجرای VRF تجاری، طراحی سیستم باید به گونه ای باشد که هم زمان پاسخگوی بارهای متغیر، ساعات کاری متفاوت و نیازهای مستقل هر واحد باشد. استفاده از سیستم های کنترلی مرکزی (BMS) در این نوع اجرا، مدیریت انرژی و کاهش هزینه های بهره برداری را به شکل محسوسی بهبود می دهد.
رعایت اصول و استانداردهای فنی در اجرای لوله کشی سیستم VRF باعث افزایش کارایی، طول عمر و کاهش هزینه های نگهداری می شود. با بهره گیری از تجربه متخصصین نیکان تهویه، می توانید از اجرای مطمئن و دقیق سیستم خود اطمینان داشته باشید و هوای مطبوع و سالمی را در محیط خود تجربه کنید.
لوله کشی سیستم وی آر اف تنها یک مرحله فنی نیست، بلکه قلب عملکرد دستگاه شماست. هر اشتباه کوچک می تواند باعث کاهش راندمان، خرابی کمپرسور و هزینه های اضافی شود. با تکیه بر تجربه و تخصص تیم نیکان تهویه، می توانید مطمئن باشید که سیستم شما با حداکثر کارایی، طول عمر بالا و بدون نگرانی از نقص فنی اجرا خواهد شد.
اگر به دنبال هوای مطبوع، مصرف انرژی بهینه و آرامش خاطر هستید، امروز با ما تماس بگیرید و اجرای حرفه ای سیستم VRF خود را به کارشناسان ما بسپارید.
سیستم VRF قابلیت نصب در ساختمان های مسکونی، تجاری و صنعتی را دارد، اما موفقیت آن بستگی به طراحی و اجرای دقیق دارد. رعایت استانداردهای لوله کشی، انتخاب یونیت ها و مسیر صحیح لوله ها، عملکرد بهینه و راندمان بالا را تضمین می کند.
لوله های VRF ضخیم تر هستند، فشار کاری بالاتری دارند و عایق کاری آنها دقیق تر انجام می شود تا از نشتی و کاهش راندمان جلوگیری شود.
اندازه گیری دقیق طول لوله ها تعیین کننده سایزینگ و میزان مبرد مورد نیاز است و اشتباه در آن می تواند منجر به کاهش کارایی و خرابی کمپرسور شود.
Y-BRANCH باید دقیقاً مطابق با سایز لوله ها انتخاب و جوش داده شود، زیرا هر اشتباه در این اتصالات جریان مبرد را مختل کرده و عملکرد سیستم را کاهش می دهد.
تست فشار با گاز نیتروژن و مطابق استانداردهای کمپانی انجام می شود و شارژ مبرد باید با دقت بر اساس طول لوله ها و حجم سیستم محاسبه شود تا راندمان سیستم به حداکثر برسد.
